DATA SHEET
brazing type heat exchanger

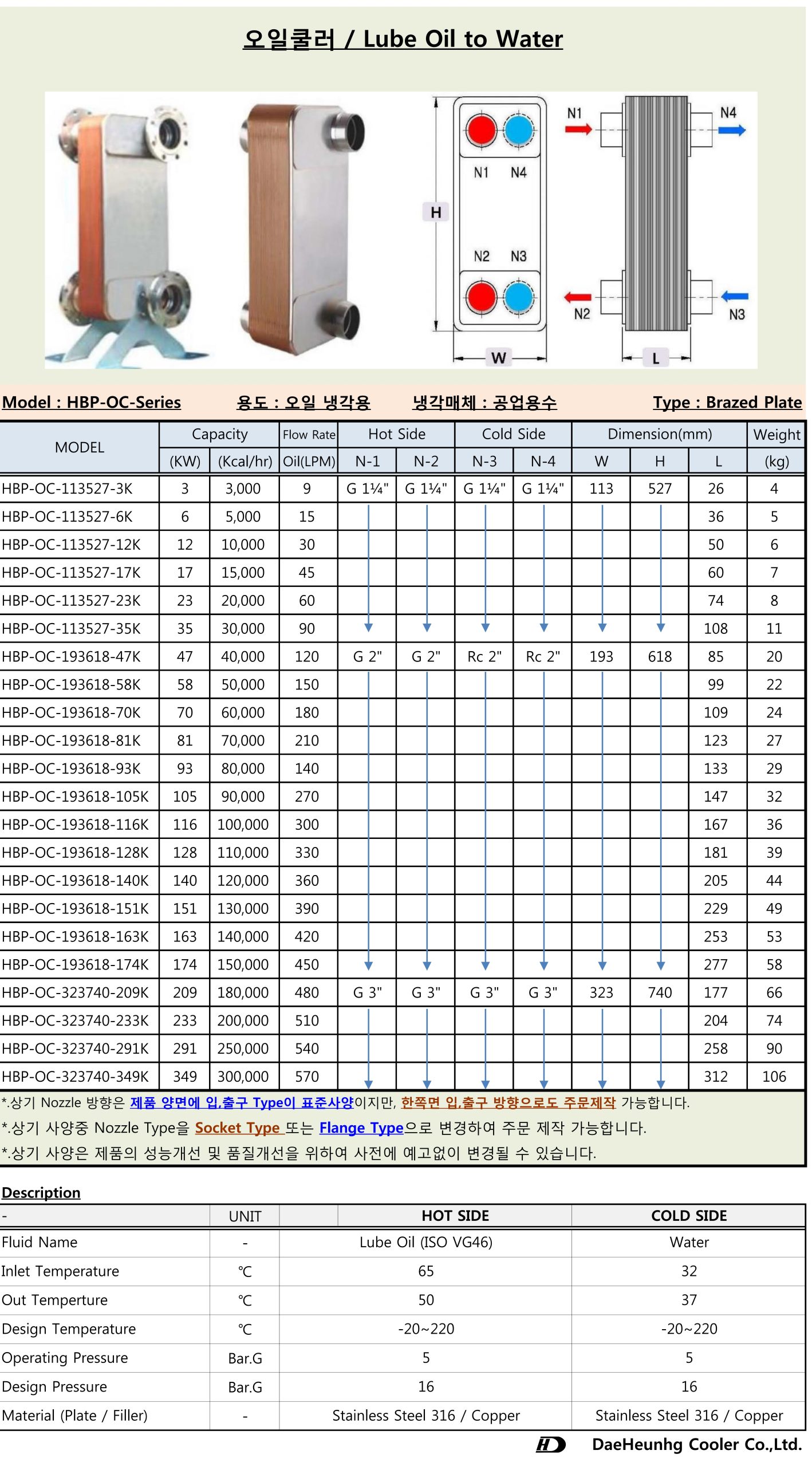

Lube Oil to Water
Lube Oil to Water 열교환기는 고온의 윤활유를 냉각수로 식히는 데 사용되며, 주로 산업용 기계, 발전소, 터빈, 유압 장비, 해양엔진 등의 윤활계통에서 사용됩니다.이 열교환기는 내부에서 윤활유와 냉각수가 서로 마주보는 방향(대향류)으로 흐르며, 금속판을 사이에 두고 열만 교환합니다. 윤활유는 열을 잃으며 냉각되고, 냉각수는 열을 흡수하면서 온도가 올라갑니다. 이러한 방식은 높은 열전달 효율을 가지며, 장치 전체의 안정성과 에너지 효율을 크게 향상시킵니다브레이징 타입 구조는 매우 컴팩트하면서도 높은 압력과 온도를 견딜 수 있도록 설계되어 있으며, 유지보수가 거의 필요 없다는 장점이 있습니다. 특히 윤활유는 점성이 높은 유체이기 때문에, 열교환기의 유로는 유체가 원활히 흐르면서도 난류가 형성되어 열전달이 잘 일어나도록 설계됩니다.

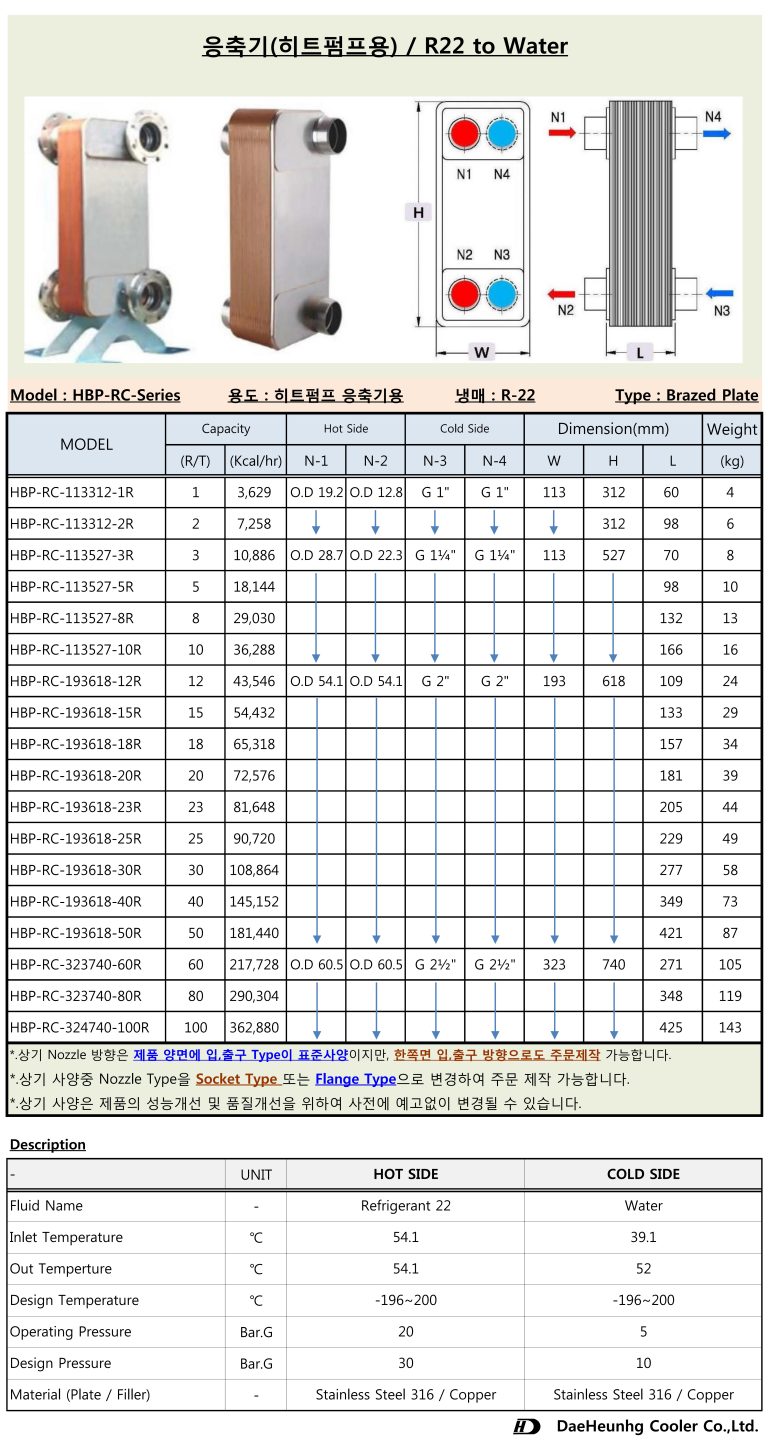

Condenser (응축기 히트펌프용)
콘덴서(Condenser)용 열교환기는 주로 냉동기나 히트펌프 시스템에서 사용되며, 고온·고압의 냉매 증기를 냉각시켜 액체로 응축하는 역할을 수행합니다.
이 열교환기는 고온의 냉매 증기가 내부의 한 채널로 유입되고, 다른 채널로 흐르는 냉각수나 공랭 냉매 등에 의해 열을 빠르게 빼앗기면서 응축됩니다. 내부는 얇은 스테인리스 판으로 구성되어 있으며, 판과 판 사이에는 복잡한 유로가 형성되어 있어 냉매와 냉각수가 교차 흐르며 넓은 접촉 면적을 통해 고효율 열전달이 이뤄집니다. 브레이징 방식은 판 사이를 구리 또는 니켈로 진공 접합하여 구조적으로 튼튼하고 누설 위험이 적으며, 응축 시 발생하는 압력과 고온 환경에서도 안정적으로 작동합니다. 이러한 콘덴서용 열교환기는 콤팩트한 크기, 높은 열전달 효율, 저유지보수성 때문에 냉각기, 제습기, 히트펌프, 산업용 냉동장비 등 다양한 분야에 널리 적용되며, 시스템의 에너지 효율을 높이고 전체 사이즈를 줄이는 데 매우 효과적입니다.
